面向ISO 5级半导体洁净室的单向流吊顶气流设计

关键词：ISO 5洁净室、半导体洁净室、FFU吊顶、单向流

在半导体制造中，ISO 5级洁净室不是简单“多装几个过滤器”。真正决定洁净效果的，是吊顶送风能否形成稳定、均匀、可验证的垂直单向流。按照ISO 14644思路，ISO 5对悬浮粒子控制非常严格，例如≥0.5μm粒子需控制在较低限值内；在高精电子、晶圆、精密封装等场景中，任何局部涡流或死角都可能让颗粒停留在工艺区，影响良率。

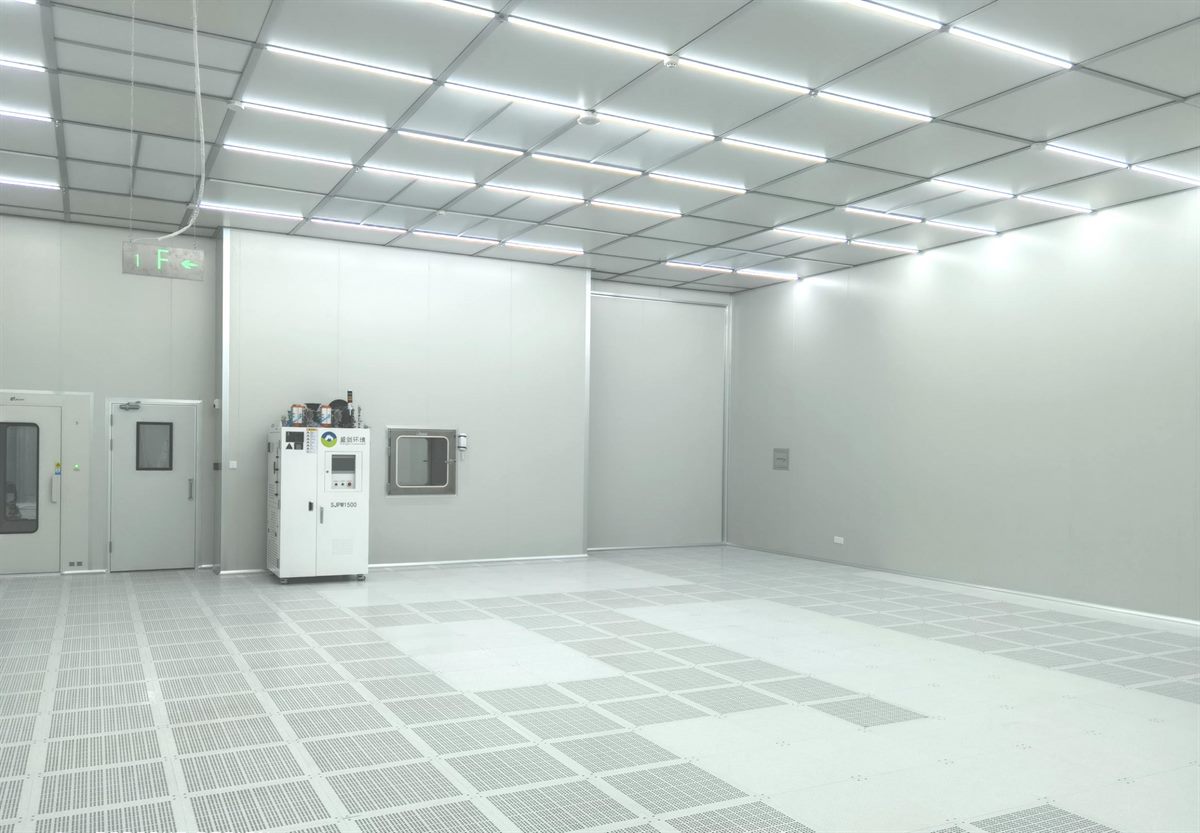

ISO 5洁净室吊顶与架空地板场景

单向流设计的核心，是让洁净空气从顶部高效过滤单元均匀下送，穿过人员、设备和工艺操作面后，再通过架空穿孔地板或低位回风路径带走污染物。与普通乱流洁净室相比，ISO 5级区域更关注气流方向一致性、风速均匀性和关键工位保护。常见设计中，垂直单向流风速可参考0.36-0.54m/s区间，并结合工艺发尘量、设备热负荷和现场检测结果最终确认。

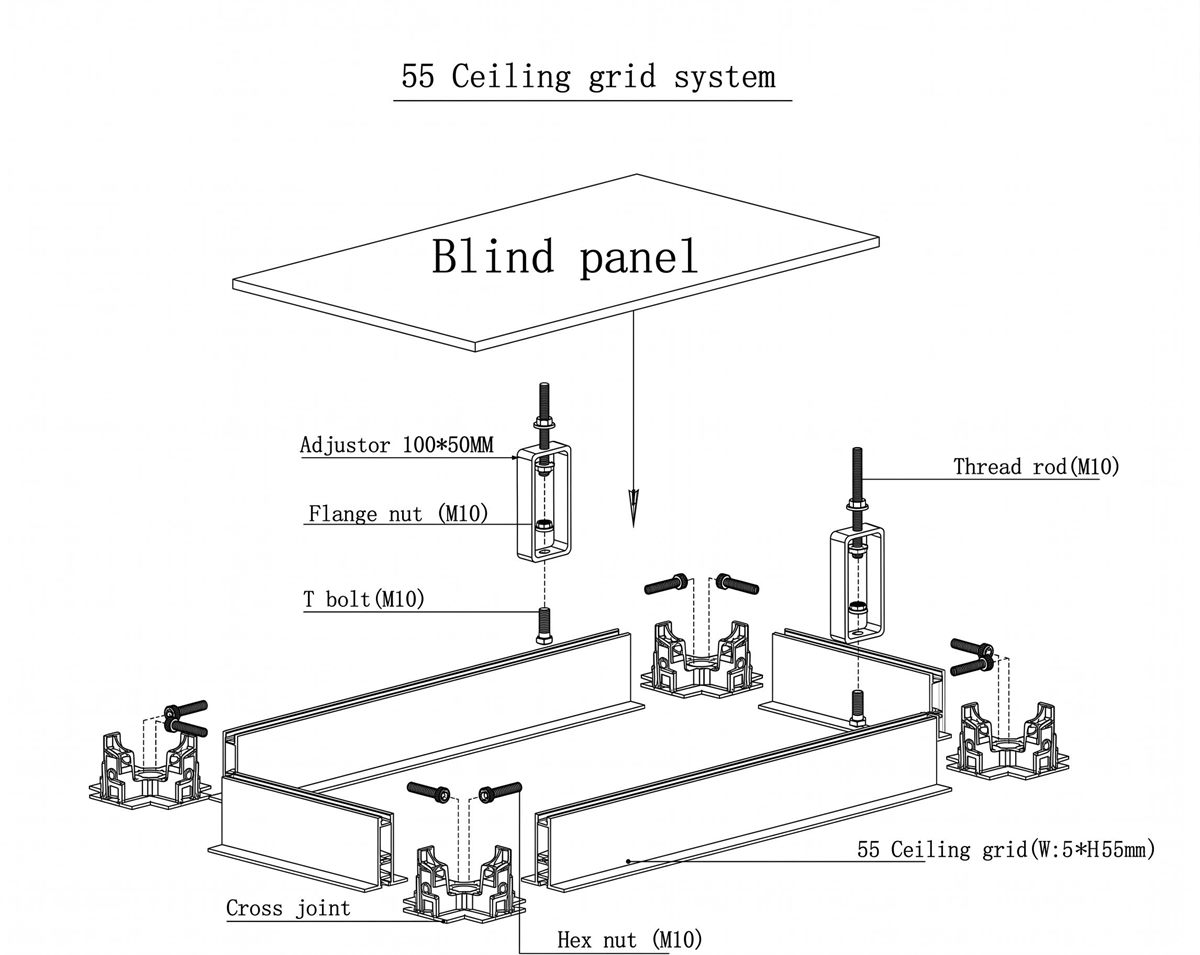

FFU吊顶网格系统示意

吊顶系统要同时解决三件事：第一，FFU或高效过滤器布置要足够连续，避免“洁净气流断点”；第二，T型龙骨、盲板、吊杆和接缝密封要可靠，防止吊顶夹层未过滤空气渗漏；第三，吊顶需考虑检修承载，便于后期更换过滤器、检查风机和做PAO检漏。对于半导体洁净室，吊顶不只是装修面，而是空气输送、过滤、密封和运维的系统平台。

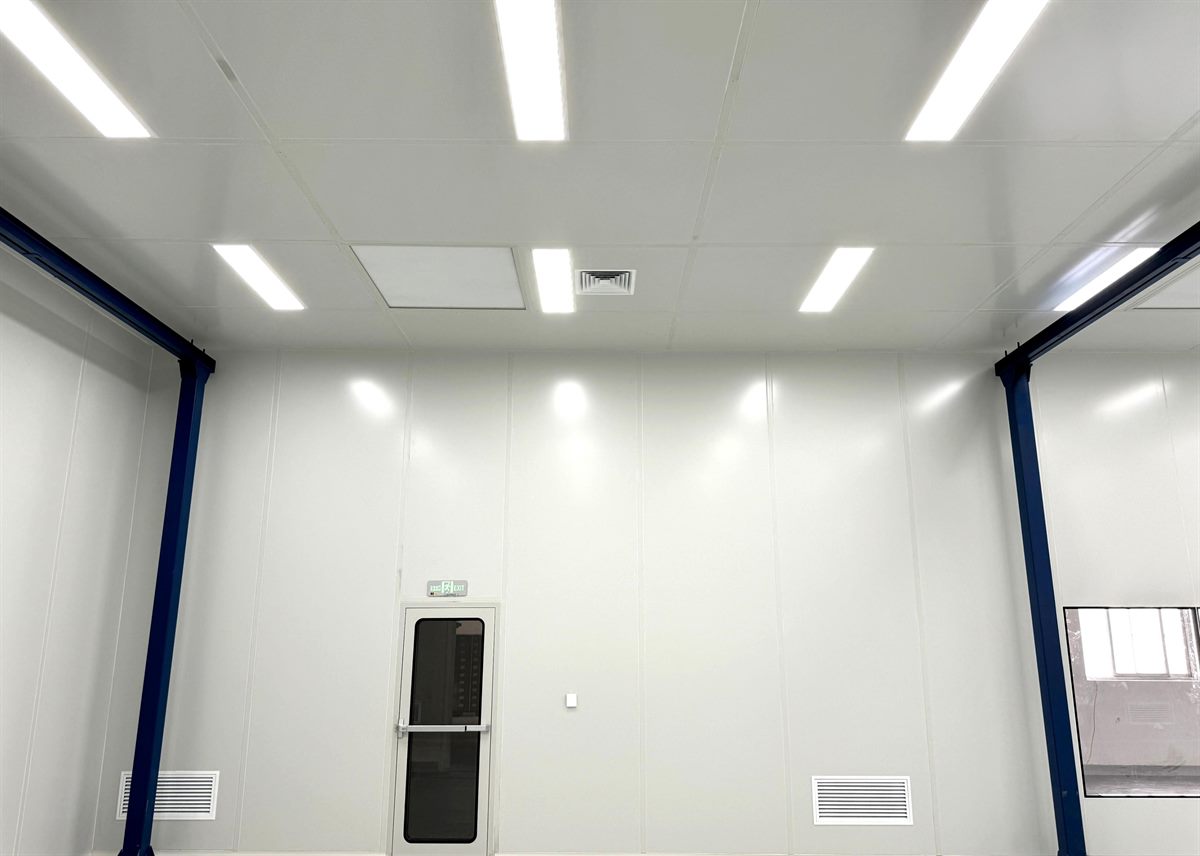

洁净室吊顶、照明与低位回风细节

项目落地时，还应同步校核压差、温湿度、静电控制、材料不起尘和表面易清洁性。验收阶段建议通过风速测试、烟雾流型观察、粒子计数、过滤器检漏等方式确认动态条件下是否满足设计目标。

稳众洁净科技可结合模块化洁净室、FFU吊顶系统、洁净墙板、门窗与配套设备，为半导体、电子和精密制造项目提供从设计、制造到安装售后的洁净室解决方案。对ISO 5级项目而言，早期把吊顶气流组织设计清楚，往往比后期补救更高效，也更接近稳定量产所需的洁净环境。
